Add products| connection type | G ¾ |
|---|---|
| projection | 181 mm |
| flow rate | 22 l/min |
| spray type | laminar spray |
| Test mark |
ACS 13 ACC LY 525, valide jusqu'au 09.12.2018 WRAS 1603006 ACS 19 ACC LY 062, valide jusqu'au 06.09.2023 |

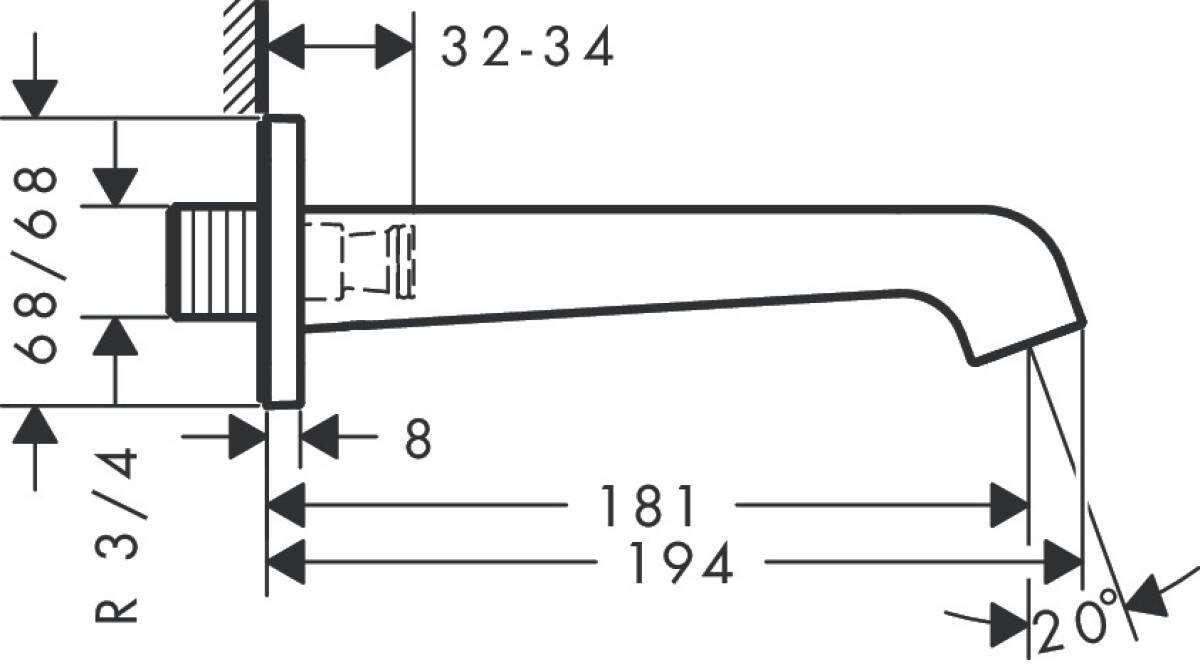

Scale drawing
JPG / 0.1MB
All planning data (ZIP)
ZIP
Planning data (3D)
DWG / 0.1MB
Planning data (2D front view)
DWG / 0.1MB
Planning data (2D side view)
DWG / 0.1MB
Planning data (2D top view)
DWG / 0.1MB
Planning data (2D top view)
DXF / 0.1MB

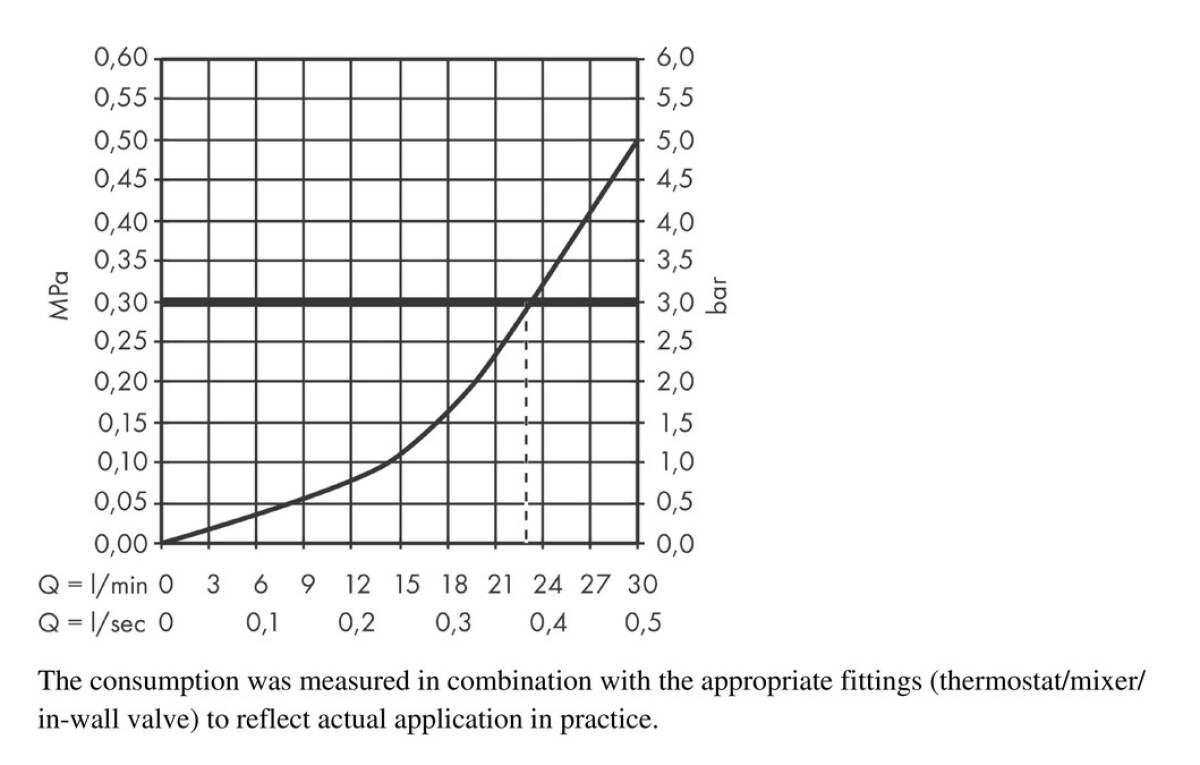

Flow chart
JPG / 0.1MB
Service instruction(Cleaning Recommendation)
Technical publication
PDF / 0.1MB
Assembly instruction
Technical publication
PDF / 2MB
